네트워크 토폴로지

네트워크 토폴로지

• 토폴로지 : 도형의 위상적 성질을 연구하는 위상기하학이라는 학문 분야
• 이런 이유로 '네트워크가 연결된 접속 형태'를 나타내는 말로도 이용



• 종류 : 스타형, 버스형, 링형, 망형, 그 외 등등



스타형

• 온라인 시스템의 전형적인 형태
• 중앙 집중식 형태
• 1 : 1 (Point to Point)
• 장점 : 고속의 대규모 네트워크
• 단점 : 중앙 시스템 고장 시 전체 네트워크 중단, 설치 비용 높음

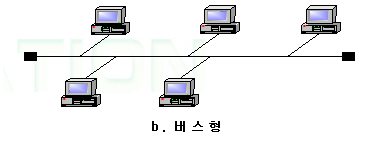

버스형

• 구조가 가장 간단
• 10 BASE5와 10 BASE2의 규격(동축케이블을 전송 매체로 하는)
• 다수의 기기가 같은 선에서 선형적으로 연결된 형태
• 장점 : 구조가 간단하고 설치가 쉬움, 비용 저렴
• 단점 : 어느 한 곳에 장애가 발생할 시 전체 네트워크에 영향

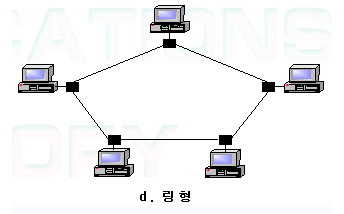

링형

• 고리 모양으로 둥글게 연결
• 장점 : 케이블 비용 저렴, 네트워크 전송 시 충돌이 없음
• 단점 : 어느 한 곳에 장애가 발생할 시 전체 네트워크가 중단, 재구성이나 변경이 어렵다

망형

• 공중 전화망과 공중 데이터 통신망에 적합
• 장점 : 한 곳에 장애가 발생하여도 다른 회선 사용, 신뢰성이 높음
• 단점 : 설치 비용 높음, 유지보수 힘듦, 어느 한 곳에 장애가 발생했을 시 추적이 힘듦
